ตัวอย่างที่เอามาสอนนี้คือ 775
แต่รุ่นไหน ก็ใช้หลักการเดียวกันนี่แหละ ศึกษาแล้วมองให้ออก เหมือนกันหมด
 |
| แผงๆ แบบนี้ละที่เขาเรียก เมนบอร์ด 775 ที่เห็นและได้ซ่อมกันบ่อยๆ อินเทลก็มี 478-775 ฝั่ง AMD ก็มี 462-AM2 ส่วนที่ใหม่กว่่านี้ ส่วนใหญ่ประกันยังอยู่ ช่างอย่างเรา เลยยังไม่ค่อยได้ตังค์จากรุ่นอื่น |
 |

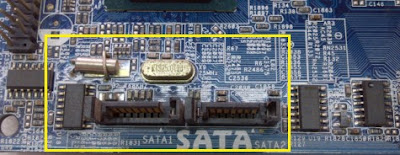

| 2 ช่องนี้เขาเรียกว่า ต่อแบบSATA(ซาต้า) ซาต้า1 ก็ต่อไปเข้าฮาร์ดดิสก์ ซาต้า2 ก็ต่อไปเข้า ดีวีดี |
 |
| 2 ช่องนี้ เรียกว่าต่อแบบ IDE(ไอดีอี) (สายแพเส้นใหญ่ๆนั่นแหละ) IDE1ส่วนใหญ่จะสีน้ำเงิน ต้องต่อเข้าฮาร์ดดีสก์ IDE2 ต่อเขาดีวีดี ที่นี้ก็อยู่กับอุปกรณ์ของท่านซื้อว่าจะต่อแบบ ซาต้า หรือIDE |
 |
| สีเหลือง นั้นเอาไว้เสียบการ์ดจอ ที่เรียกว่า PCI-Ex..(พีซีไอ เอ๊กซ์เพลส) เมนบอร์ดรุ่นใหม่ใช้แบบนี้หมดแล้ว ส่วนที่สีขาวๆนั้น เอาเขาเรียก สล๊อต พีซีไอ (PCI) เอาไว้เสียบซาวด์การ์ด การ์ดสารพัดที่ต้องการเสียบนั่นแหละ |
 |
| นี่เลยสำคัญ เอาไว้ใส่ ซีพียู ต้องระวังปิดให้ดี อย่าให้อะไรไปโดน จนเข็ม งอเชียวนา |
 |
| ช่่องเสียบการ์ดจอ |
 |
| ช่องนี้ เอาไว้เสียบ ต่อไฟเข้า จากเพาเวอร์ซัพพลาย |
 |
| ดูที่เพาเวอร์ซัพพลาย ถ้ารุ่นเก่ามากๆ จะไม่มีสายต่อมาจุดนี้ ใช้ไม่ได้ แต่รุ่นใหม่ๆ ไม่มีปัญหา จับมาใส่ได้เลย ไม่ใส่รับรองไม่ติด |
 |
| ตรงนี้ แบบนี้เลย ไม่มีแบบอื่น นอกจากรุ่นเก่า ไม่มีเลย มันคือช่องเสียบ สายออดิโอ้ ที่อยู่หน้าเคส ถ้าไม่ต่อไปหน้าเคส แล้วลืมเสียบ จั๊มเปอร์ รับรองได้เลยว่าเสียงไม่ออกแน่นอน |
 |
| ที่ใส่ถ่านไบออส ถ้าหมดมันจะไม่จำ ทำให้ต้องกด F1 ทุกครั้งที่เปิดเครื่อง และไม่จำวันที่ |
 |
| สล๊อตสำหรับ ใส่ แรม(RAM) |
 |
| เอาไว้เสียบพัดลมได้ แต่อย่าเสียบพัดลม ซีพียู นะ มันจะชึ้น แฟน เออเร่อ (Fan ...) |
 |
| สี่เสา ซ้ายมือ เอาไว้เสียบลำโพงดัง ปิ๊บๆๆ หลายๆเสาด้านขวามือ เอาไว้เสียบ สายสวิช และสัญญาณไฟหน้าเคส |
 |
| ตรงนี้แหละ ที่เอาไว้เสียบพัดลม ซีพียู จะต้องมี 4 เสียนะ |
 |
| เอาไว้เสียบสาย USB หน้าเคส |
 | |
| อันนี้แหละ ไบออส |
ที่สำคัญๆ ของเมนบอร์ด ก็มีประมาณนี้ การต่อสาย เดี๋ยวไปดูตอนลงมือ ประกอบคอมฯ กัน
