| สายแพ นะครับอย่างขี้เหนียว ถ้ามันเก่า โยนทิ้งไปเลย |
 |
| ใส่แรมก่อน กดเบาๆนะครับ เดี๋ยวหัก |
 |
| ทั้ง 2 ข้าง |
 |
| รอยบากของแรม และ สล๊อต ต้องตรงกันนะ |
 |
| กดลงไปเบาๆ พร้อมๆกัน อย่าโยกไปมานะ เดี๋ยวสล็อตแรม มีปัญหาอีก กดลงจนขาล็อคทั้ง 2 ข้างเด้งเข้ามาล็อคแรม เป็น เสร็จพิธีการ ใส่แรม |
 |
| ช่อไหนจะเสียบสายต่อHDD ดูเลย (อ่านว่า ไพมารี่ ไอดีอี 555+ หรืออาจจะเขียนว่า IDE 1) |
 |
| เมื่อหาเจอแล้ว ก็เอาสายแพ เสียบเข้าไป มันมีลิ่ม อยู๋ ให้มันตรงกันก็ใช้ได้ กดลงไปให้สุดนะ ระวังด้วยเอามือรอง ที่เมนบอร์ดด้วย ดันไว้ อย่ากดลงไป เฉยๆแรงๆ เดี๋ยวลายวงจรขาด |
 |
| ก่อนใส HDD อย่าลืมเรื่องการ เซ็ตจั๊มเปอร์ อ่านเอาที่หลังฮาร์ดดิสก์ |
 |
| เสียบสายแพเข้าไปที่ฮาร์ดดิสก์ ดูดีๆ ส่วนใหญ่มีบากอยู่ กดให้สุดๆหน่อย |
 |
| ต่อแล้ว |
 |
| DVD ก็เหมือนกัน เซ็ตจั๊มเปอร์ทุกครั้ง ก่อนประกอบ |
 |
| ก็เสียบ ในส่วนที่เหลือ เพราะมันคงเสียบที่อื่น ไม่ได้ |
 |
| จากนั้ก็เอา ขั้วไฟ 20 พิน(นับดูเถอะ มันมี 20 อัน)เอามาใส่ที่เมนบอร์ด มันมีล็อคทุกอัน อย่างในรูปนี่แหละ หมุนให้มันตรงกันซะ แล้วกดลงไป |
 |
| ตรงนี้ ล็อคต้องกดใหลงนะครับ ให้มันเกาะติดกันไห้ได้ |
 |
| อีกเส้นนึง ก็เอามาใส่ มองหาบริเวณไกล้ๆซีพียู นั่นแหละ มีขาล็อคเหมือนกัน ให้หันไปทางเดียวกัน |
 |
| เอาให้มันลงล็อคนะ |
 |

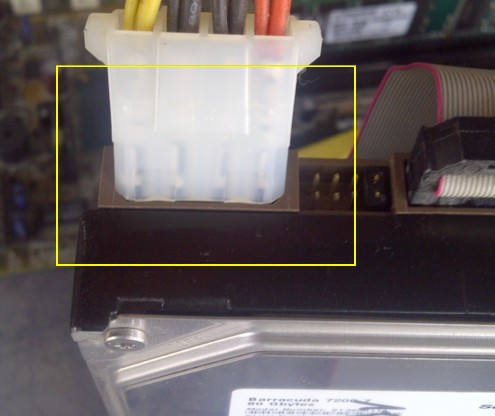

| ต่อไปก็เสียบสายไฟ ให้กับHDD ถ้าหมุนผิดด้าน ยังไงก็ไม่เข้า ถ้าไม่เอาค้อนทุบเข้าไป ก็ดูดีๆ ละกัน |
 |
| จากนั้ก็ต่อไฟ ให้กับ DVD ก็เหมือนฮาร์ดดิสก์ นั่นแหละ มีล็อค อยู่ |
 |
| หลักการประกอบ ชิ้นส่วนต่างๆ ก็มีเท่านี้แหละ ก็เหลือเพียงหารต่อสายเคสต่างๆ เข้ากับเมนบอร์ด อันนี้ต้องรอเคสก่อน |
